Princípio de funcionamento do contator ac e diagrama da estrutura interna

Sistema eletromagnético: inclui bobina, núcleo estático e núcleo móvel (também conhecido como armadura).

Sistema de contatos: inclui contatos primários e auxiliares. O contato principal permite a passagem de uma grande corrente elétrica, atuando como conexão e corte do circuito principal. Geralmente, a corrente máxima permitida através do contato principal (ou seja, a corrente nominal) será um dos parâmetros técnicos do contator. Os contatos auxiliares permitem a passagem de apenas uma pequena corrente e são geralmente conectados ao circuito de controle quando usados.

O contato principal do contator ac é geralmente um contato normalmente aberto, e o contato auxiliar tem um contato normalmente aberto e um contato normalmente fechado. Contator atual de baixa classificação com quatro contatos auxiliares; Maior classificação de corrente com seis contatos auxiliares. Os três contatos principais do contator CJ10-20 estão normalmente abertos; Tem quatro contatos auxiliares, dois normalmente abertos e dois normalmente fechados.

O chamado normalmente aberto e normalmente fechado refere-se ao estado do contato antes da energização do sistema eletromagnético. Ou seja, o contato normalmente aberto significa que quando a bobina não é energizada, os contatos dinâmicos e estáticos estão em um estado de desconexão e a bobina é fechada após a energização. Portanto, o contato normalmente aberto também é chamado de contato dinâmico e estático. A bobina é desligada após a energização. Portanto, o contato normalmente fechado também é chamado de ponto de ruptura.

O uso do dispositivo de apagamento de arco é cortar o arco rapidamente quando o contato principal é quebrado, o que pode ser considerado como uma grande corrente. Se você não puder cortar rapidamente, o contato principal queimado, soldagem e outros fenômenos ocorrerão. Portanto, o contator ac geralmente tem um dispositivo de apagamento de arco. Para contatores ac de grande capacidade, a barreira de extinção de arco é frequentemente usada.

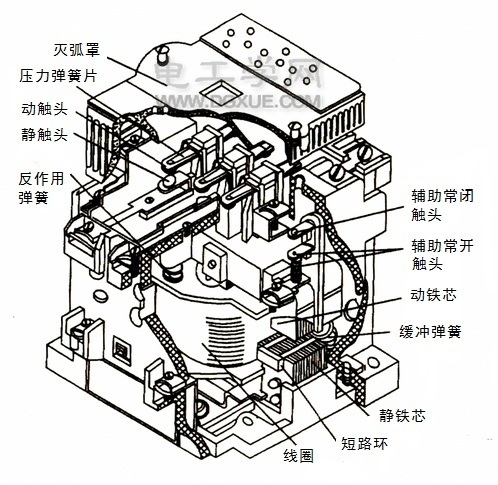

A estrutura do princípio de funcionamento do contator ac é mostrada à direita. Quando a bobina é eletrificada, o núcleo é magnetizado e a armadura é atraída para baixo, de modo que os contatos normalmente fechados são desconectados e os contatos normalmente abertos são fechados. Quando a bobina é desligada, a força magnética desaparece. Sob a ação da mola de reação, a armadura retorna à sua posição original, mesmo que o contato volte ao seu estado original.
